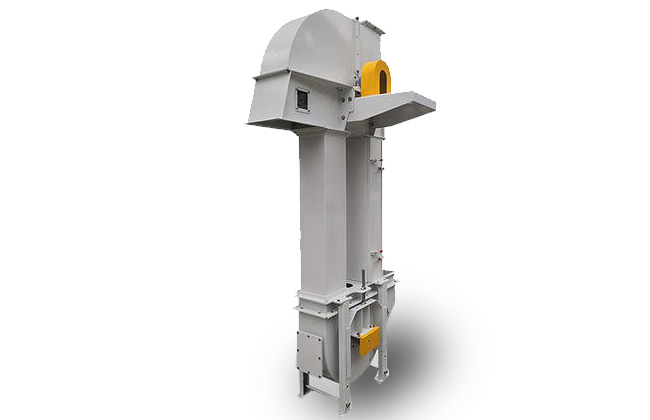

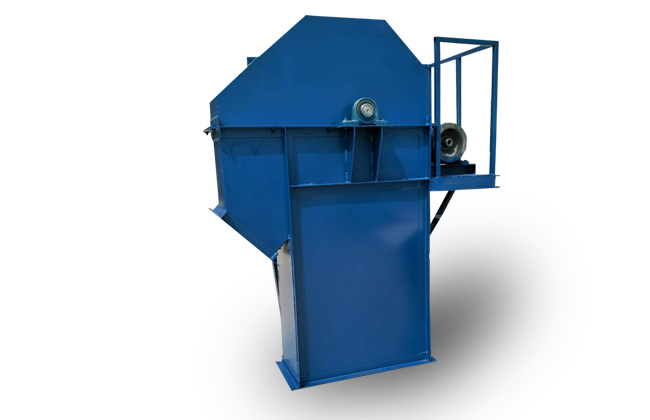

TD,D系列斗式提升机

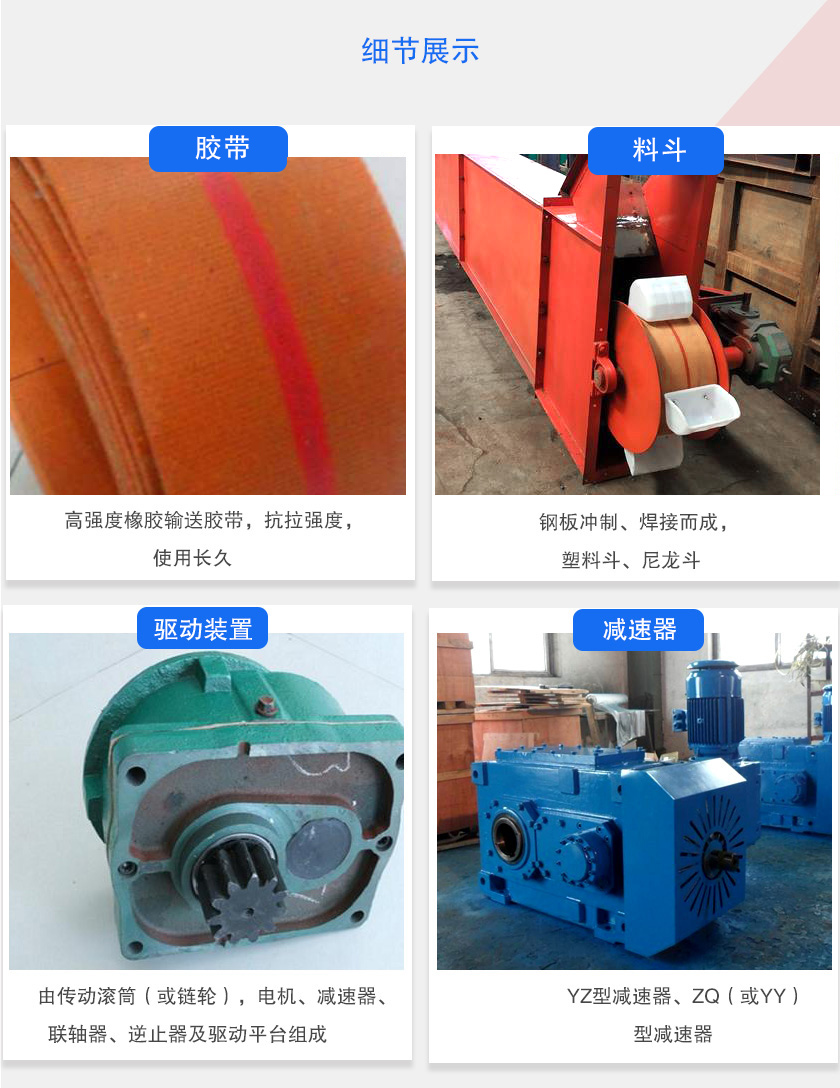

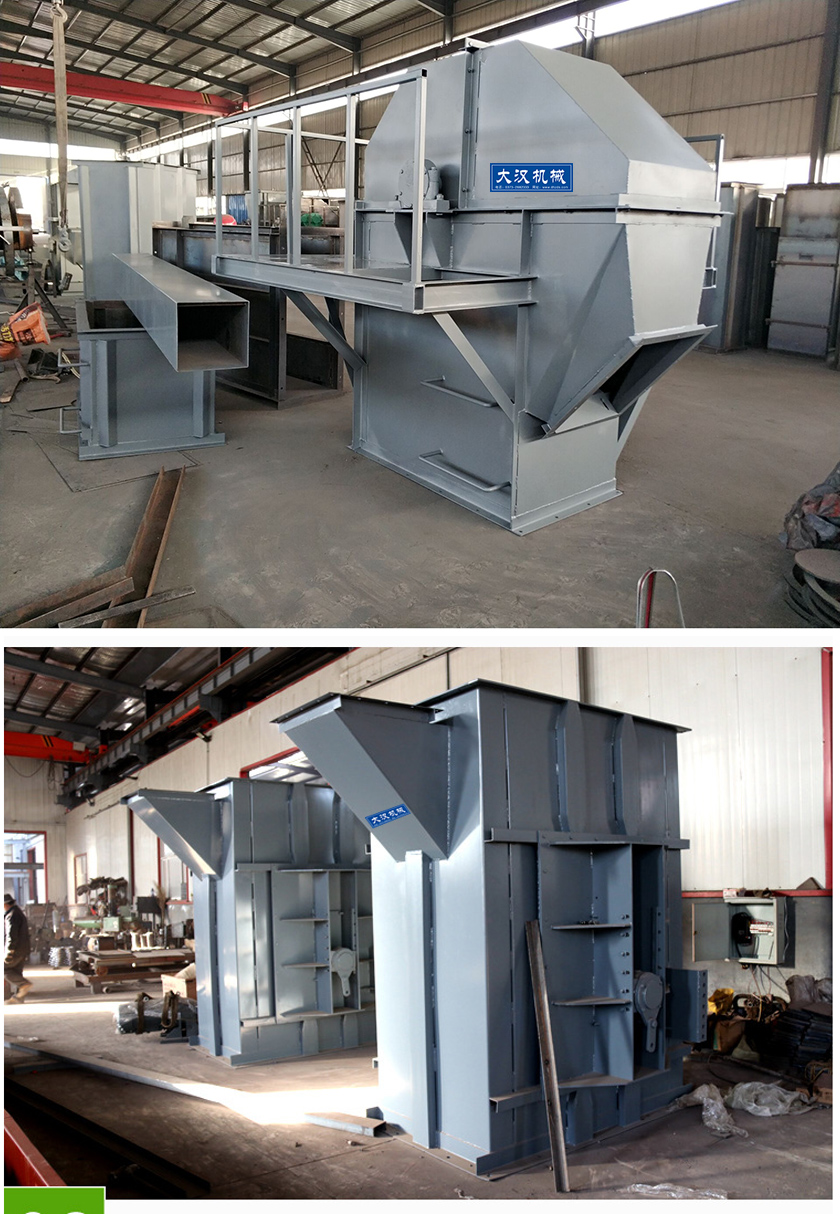

细节展示

TD型斗式提升机主要由驱动装置、上部区段、料斗与橡胶带、中壳体、带检修门的中壳体、下部区段等组成，其主要结构特点是：

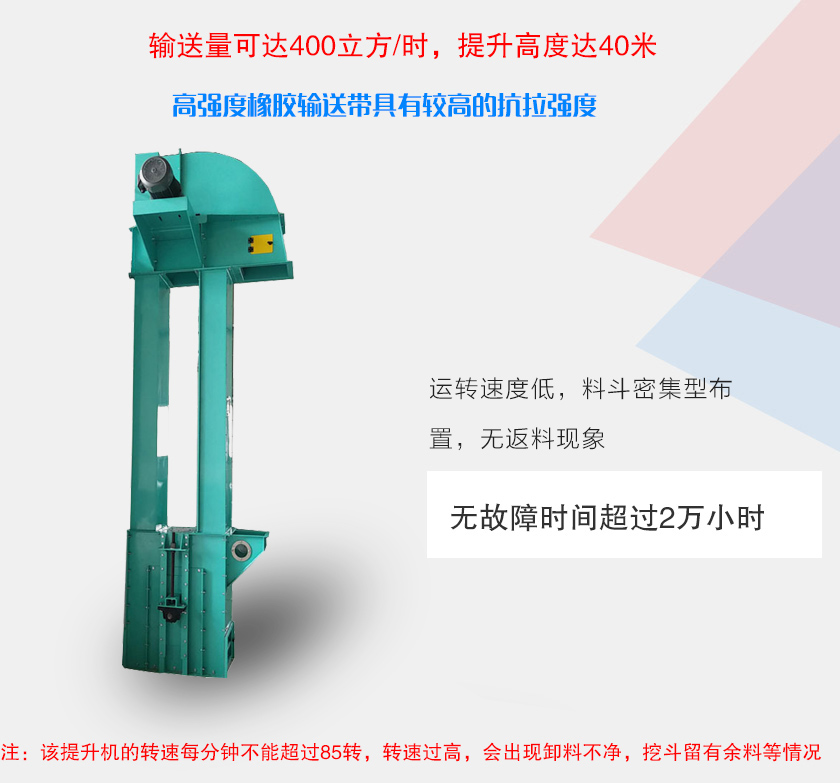

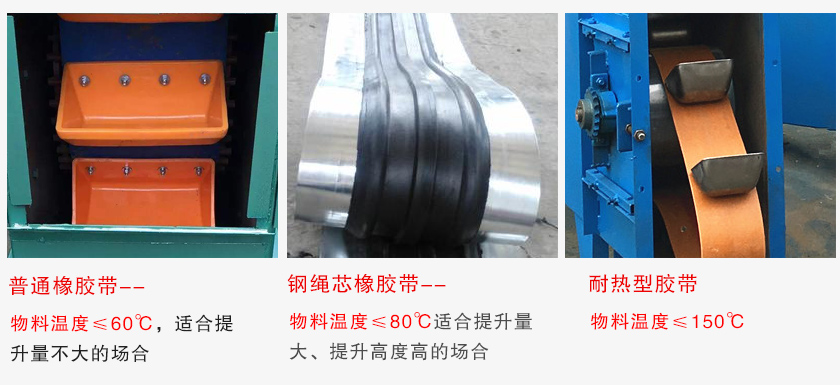

1、采用橡胶带作为牵引构件，具有自重小、挠性好、运行平稳、磨损小的特点

2、壳体之间、检修门与壳体之间处均设置有密封装置，保证无粉尘外泄，清洁

3、机壳和头罩设有多个检修门，一旦出现故障或者需要更换料斗等易损件时，可以便捷的进行检修或更换

4、在传统装置内部设有高可靠性的逆止机构，在防止牵引件和载料料斗逆行的同时，使传动装置整体结构紧凑、占用空间小

5、中部壳体均为折弯构件焊接而成，在提高机壳整体刚度的同时，使机壳各段节具有良好的通用性和互换性，保证组装完毕后，机壳具有良好的垂直度

6、在底部设有张紧机构，保证工作时皮带有足够的预紧力；同时在底部滚筒装置中带有自动调心机构，以防止滚筒受到不均匀拉力后发生倾斜，进而造成设备故障.

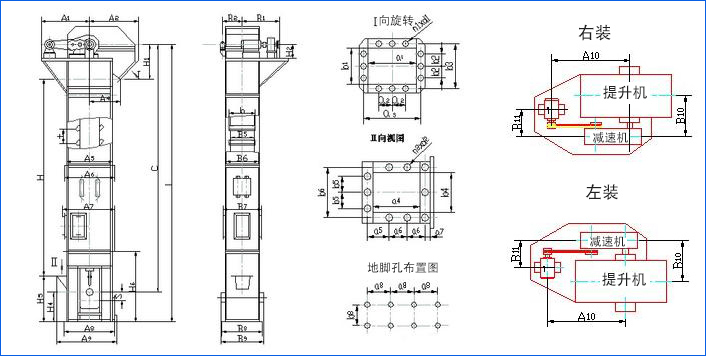

安装尺寸

驱动装置分左装和右装两种，分别与提升机左、右装对应。

左装：为人面对进料口，驱动装置组合和传动链轮在左侧。

右装：为人面对进料口，驱动装置组合和传动链轮在右侧。

TD,D系列斗式提升机斗式提升机的传动装置有两种形式，分别配有YZ型减速型或ZQ（YY）型减速器。YZ型轴装减速器直接套装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑，重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力，ZQ（YY）型减速器齿轮传动圆周速度不大于10米/秒，高速轴的转速不大于1500转/分，用于正反两向运转，寿命长，而且能力大，强度高，齿面磨损小。
