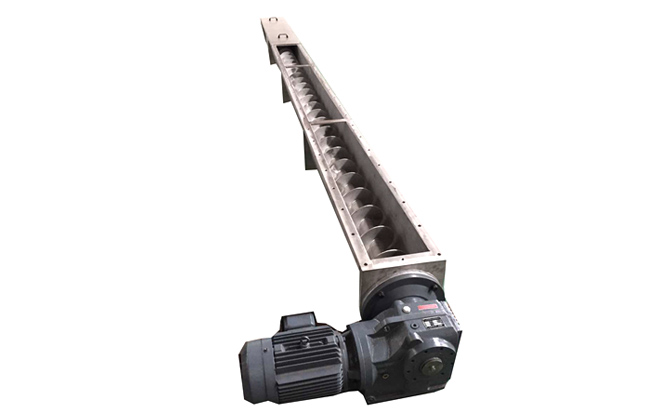

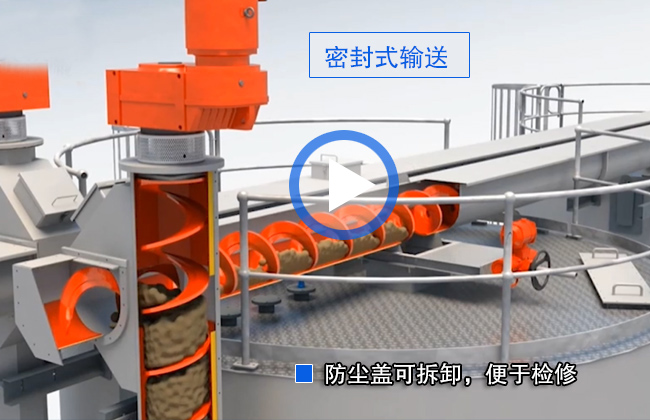

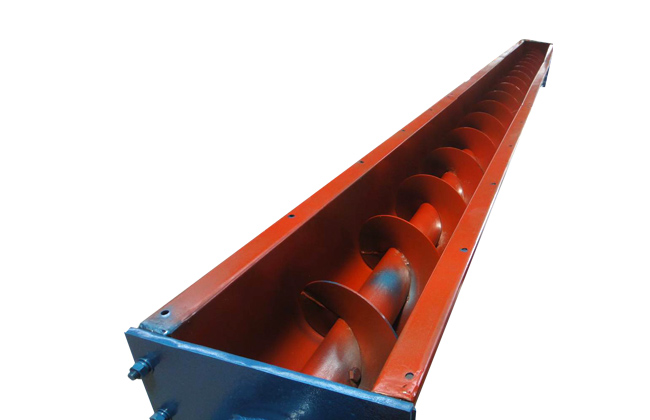

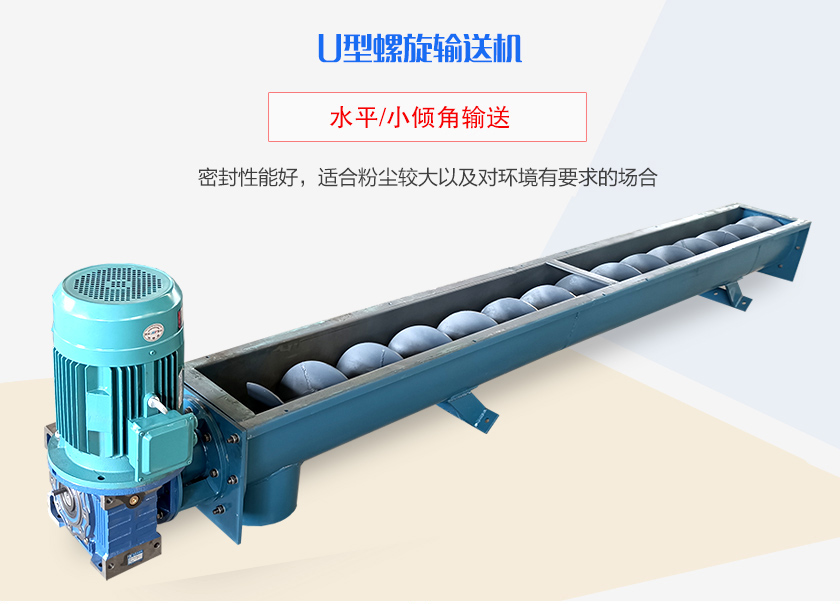

U型螺旋输送机采用"u"形机槽、较低的螺旋装束及固定安装的结构，u形槽采用分段式法兰连接，便于更换及维修内部衬套。U型螺旋输送机适合水平或小倾角输送，倾斜角度不超过25°，可单点进料或出料，也可多点进料或出料，对于粉尘较大以及对环境有要求的场合具有极大的优势。另外。输送机上部加防雨型机盖，密封性好，输送过程基本属于密闭式运输,，可有效降低室内异味外泄或外部灰尘进入。
U型螺旋输送机输送污泥

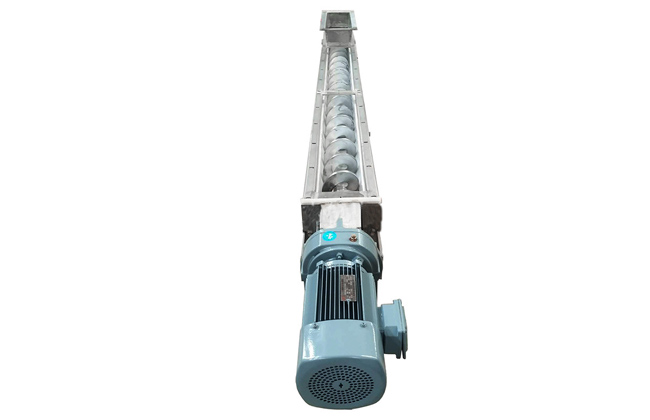

U型双螺旋输送机输送粘土
U型螺旋输送机主要由U型槽体、螺旋叶片、驱动装置、支架、进料口和出料口组成，适用于输送粉状、颗粒状、小块状的物料，例如粮食、水泥、化肥、塑料颗粒、矿粉等。由于其结构紧凑、占地面积小、密封性好、输送效率高、运行平稳等优点，在化工、建材、食品、冶金等行业得到了广泛应用。与其他类型的螺旋输送机相比，U型螺旋输送机更适合输送易于堵塞的物料，并且其槽体可以根据需要进行设计和定制，以适应不同的输送需求。
U型螺旋输送机是一种常见的物料输送设备，广泛应用于农业、食品加工、化工、矿山等行业。根据其结构和材质的不同，U型螺旋输送机可以进一步细分为多种类型。以下是详细的分类介绍：

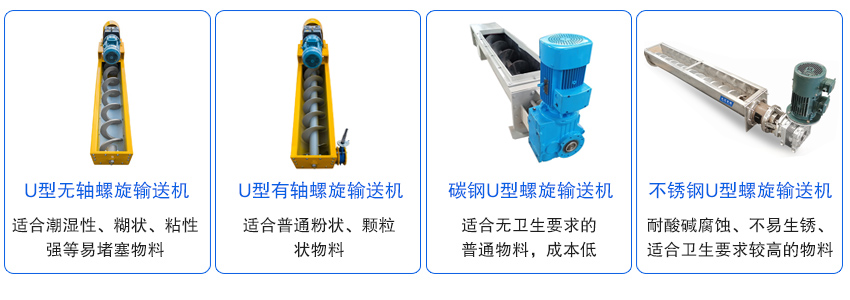

1、按结构分：

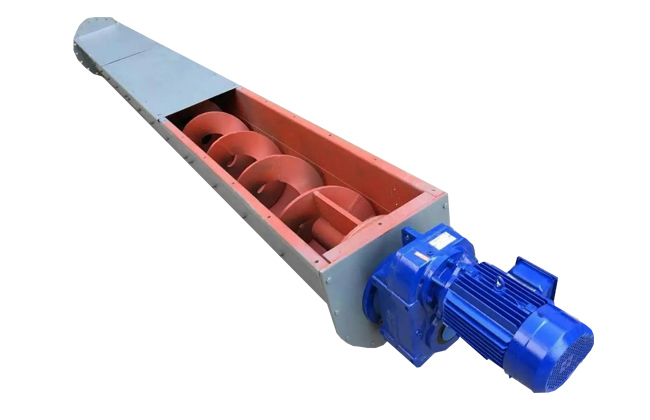

u型无轴螺旋输送机：主要用于颗粒状/粉状物料、湿的/糊状物料、半流体/粘性物料、易缠绕/易堵塞物料、有特殊卫生要求的物料。
u型有轴螺旋输送机：主要用于不易粘黏的物料，且具有一定的摩擦。对螺旋输送机的耐磨性有一定的要求。
2、按材质分：
碳钢u型螺旋输送机：主要用于水泥、煤炭、石料等磨损较大，无特殊要求的行业。

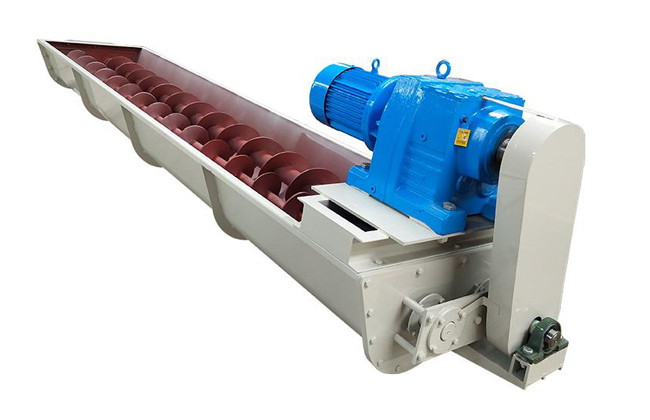

不锈钢u型螺旋输送机：主要用于粮食、化工、食品等对输送环境有要求的行业，清洁度高，并且不会对物料产生污染。
| 规 格 | 主要技术性能 | 驱动装置 | 驱动装置 | 重量(kg) | |||
| 直径 | 长度(m) | 产量(水泥) t/h | 转速(min) | 减速机 | 电动机 | ||
| 型号 | 速比 | 功率(kw) | |||||
| U 200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| U 200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| U 250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| U 250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| U 300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| U 300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| U 400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| U 400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| U 500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| U 500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| U 600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| U 600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |

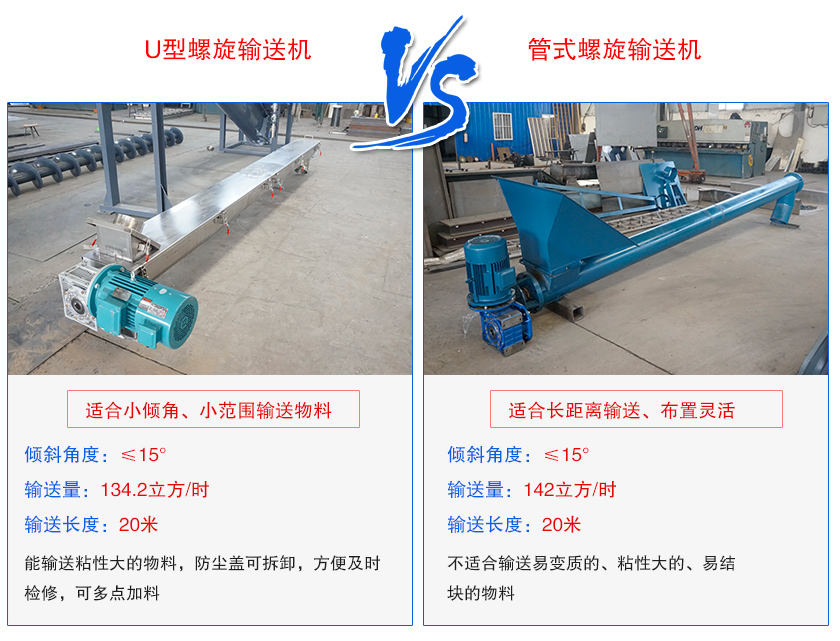

U型螺旋输送机是适宜小范围作业，输送稳定，在输送场地限制的情况下可以很好的发挥作用。密封性能好，对于粉尘较大以及对环境有要求的场合具有极大的优势，可以避免输送过程中扬尘现象的产生。但是U型输送机不适宜长距离输送，造价较皮带输送机来说较大，对易碎物料容易产生挤压等破坏。
进口加厚螺旋：厚度在6~8mm左右，也可以根据物料的耐磨程度来加厚。
多种材质可选：机壳材质有碳钢/不锈钢，输送物料广泛。
输送量大：单机输送长达80m，每小时输送量在458m³/h。
不堵料：出料口设置清扫装置，确保物料不堵塞，输送更可靠。
不扬尘：吊轴承采用滑动轴承设有防尘密封装置，密封效果好。
布置灵活：水平/大倾角均可连续输送，适用于更多不同的应用场景。
高效率输送：小直径、高转速、变螺旋的螺旋体设计，确保产品在工作过程中顺畅、快速均匀上料。
多元化的联接：进、出料口可采用万向球、布袋、法兰等连接方式。

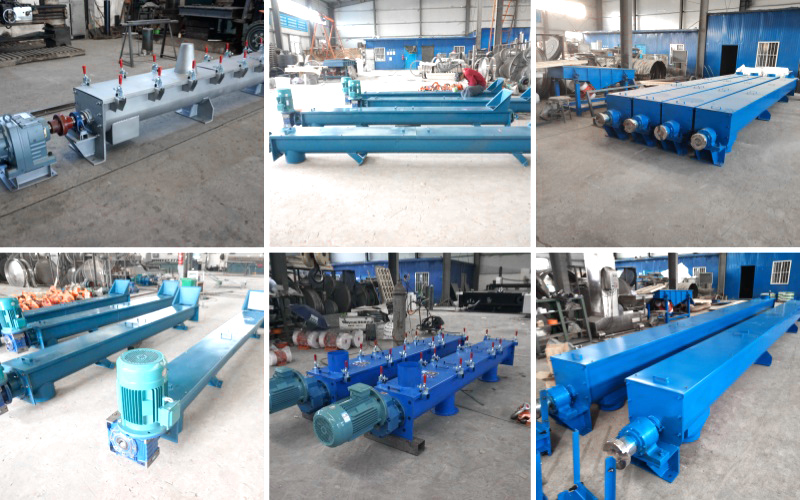

新乡大汉生产U型螺旋输送机已有12年经验，U型螺旋输送机型号齐全，可提供免费选型和图纸设计，拥有各种车床、铣床、安装车间、喷涂车间、库房等加工车间以及各种切割机、折弯机、抛光机加工设备，从设计、绘图、加工、组装、喷漆、质检、试机、包装发货等提供一站式服务，提供12个月的质量保修，终身提供维护服务。

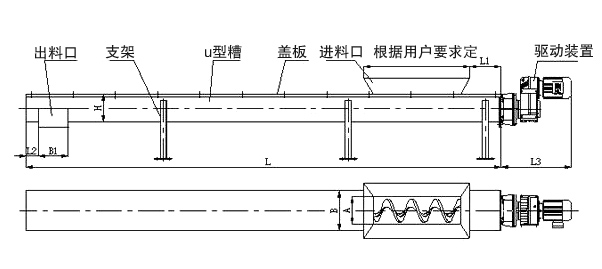

U型螺旋输送机主要由主要由驱动装置、头部装配、机壳、螺旋体、槽体衬板、进料口、出料口、机盖（需要时）、底座等组成。
驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。
头部装配有推力轴承，可承受输送物料时产生的轴向力。
螺旋叶片：一般材质为不锈钢或碳钢。如考虑使用寿命，建议使用高强度耐磨钢加工的螺旋输送叶片。
机壳：为"U"形槽式，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。
槽体衬板：采用高强度工程塑料高分子聚乙烯制作而成，吸附性弱，不粘料、耐磨损、抗腐蚀。
进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。
u型螺旋输送机旋转轴上焊有螺旋叶片，工作时螺旋叶片会发生旋转产生的向前的动力，从而迫使物料推移完成输送，这个过程中物料之所以没有跟着叶片一起旋转，是因为一是物料自身受到的重力，而是设备内壳对物料产生的摩擦阻力。

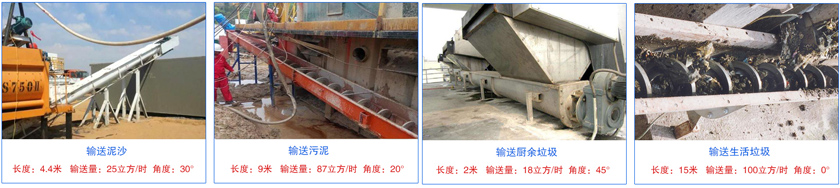

U型螺旋输送机用于适合小倾角、小范围输送粉状，颗粒状及小块状物料，广泛应用于粮食、化工、建材、冶金、矿山、电力等部门，以下是几种常见的应用场合：

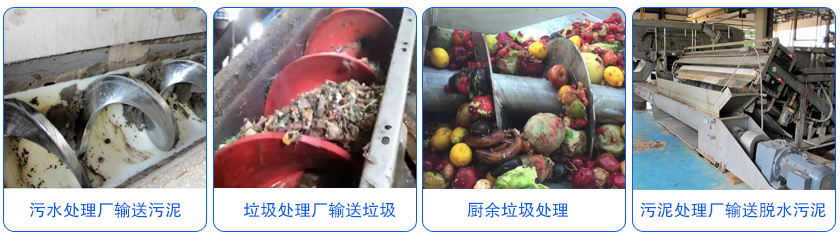

污水处理厂：可用于污水处理厂输送固体杂物，如粗、细格栅清污机栅渣和污泥脱水机的泥饼等物料。
垃圾处理厂：家庭厨房、餐厅、饭店、食堂、市场及其他行业所产生的的厨余垃圾或生活垃圾，不锈钢材质可防止因腐蚀性物料对机器造成损坏。
工业废料处理：如锅炉上煤系统，固体废料焚烧等。
水泥配料厂：用于水泥、粉煤灰等粉料输送，输送过程中还可对物料实现混合、搅拌的目的，以防止混凝土结块。
输送物料：粉状干物料、比重不易过重。
安装角度：0-15°
输送长度：倾斜角度越大，输送长度不宜过长。
电机功率：根据输送长度、倾斜角度、输送量等来确定需要选用的电机功率，选大不选小。
螺旋转速：根据规格型号、倾斜角度选用u型螺旋输送机转速，倾斜角度越大，转速越快。

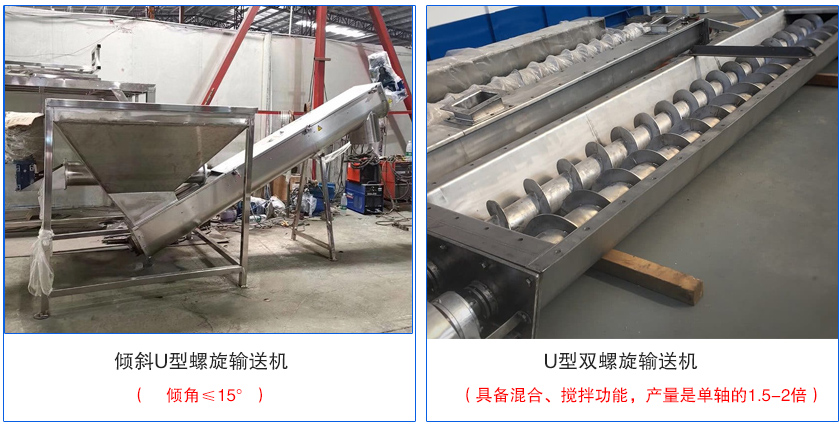

除常规型号外，我们的U型螺旋输送机还支持型号定制：

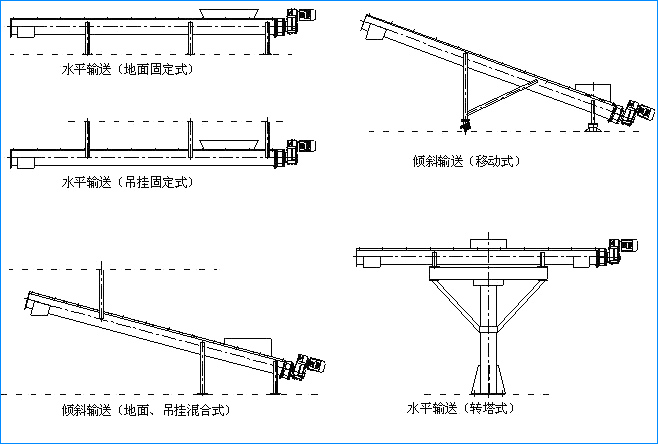

U型螺旋输送机根据需要可提供吊挂式；地面、吊挂混合式；移动式以及可绕进料口轴线回转式、转塔式。其安放布置一般为水平放置，也可以倾斜放置，但倾斜角度一般不超过25°。
备注：U型螺旋输送机角度越大，同等速比和型号螺旋输送机，输送量就会减弱。
1、进、出料口现场安装应使进出料口的法兰支撑面与螺旋机的本体轴线平行，与相连接的法兰应紧密贴合不得有缝隙。
2、安装好后应检查减速机是否加足润滑油，然后进行无负载试车，在进行连续半小时以上试运转受，检查螺旋机装配。
3、运转应平稳可靠，紧固件无松动现象，减速器无渗油、无异常声响，电气设备安装可靠。运转2小时后，轴承升温不大于30℃，润滑密封良好。
4、机壳法兰之间应连接平整、弥合，机壳内表面处错位偏差≤2mm。
5、U型螺旋输送机中间吊瓦轴承应可靠的固定在机壳吊耳上，与相邻螺旋连接后螺旋转动均匀，不得有被卡住现象。安装时可在吊轴承底座与机壳吊耳间加调整垫片，以保证各吊轴承同轴，安装后螺旋体轴线的同轴度规定。
新乡大汉是一家专业从事各类振动设备和输送设备研发、生产、销售的高新技术企业。厂家拥有现代化的生产基地和先进的制造设备。作为U型螺旋输送机的知名生产厂家，新乡大汉以其优良的产品质量和完善的售后服务在行业内享有良好声誉。
产品特点
新乡大汉生产的U型螺旋输送机采用优质碳钢或不锈钢制造，具备高效、耐用、运行平稳等特点。产品设计合理，结构紧凑，易于安装和维护，适用于粉状、颗粒状及小块状物料的水平或倾斜输送。
应用领域
大汉生产的产品广泛应用于粮食加工、化工、矿山、建材等行业，厂家凭借其先进的技术和严格的质量控制体系，令每台设备在出厂前都经过严格的检验，满足客户的不同需求。
服务保障
新乡大汉注重客户体验，提供全方位的技术支持和售后服务，包括设备安装、调试、维护及技术培训，保证客户在使用过程中无后顾之忧。大汉致力于为客户提供高性价比的输送解决方案，赢得了广大用户的信赖与好评。
